#4 - Il prototipo il legno.
E rieccomi a parlare col nuovo anno del progetto e realizzazione di uno spettroscopio economico.
Rush finale quindi con realizzazione del primo prototipo in legno che ho "dato alla luce", solare, il primo giorno dell'anno 2010.
IMMAGINI DEL PROTOTIPO
Per meglio illustrare il prodotto finito seguono innanzitutto le immagini dello strumento:

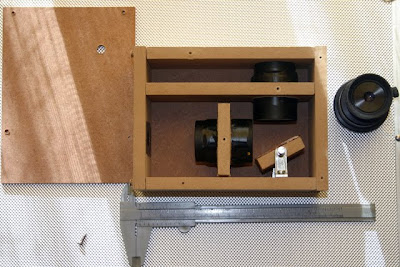

La scatola è in MDF (medium density). Le parti sono state acquistate al brico. Costo complessivo comprensivo del taglio 1 Euro (si, proprio uno).
Gli obiettivi - uguali - da 50mm di focale sono materiale di recupero (costo zero quindi) e provengono da 2 fotocopiatrici.
Uno funge da collimatore e l'altro da ottica di visualizzazione. Questo secondo obiettivo deve essere accoppiato ad un oculare per il visuale o da una webcam "priva di ottica" per le riprese.
Il reticolo è un pezzo di DVD da 4x4 cm montato, per poterlo inclinare in modo variabile su un pezzettino di mdf montato su due staffe laterali (2 reggimensola da 10 centesimi cad.). La regolazione in lunghezza d'onda avviene per mezzo di una barrettina filettata (10 centesimi) che fuoriesce dalla scatola una volta chiusa.
La fenditura è stata realizzata con 2 lame di temperamatite (20 centesimi).
Le lame sono distanziate 1 decimo di mm. circa tra di loro: per stabilire la distanza ho usato un foglio di alluminio come dima.
Il prototipo montato viene accoppiato quindi con un oculare per il visuale. In questa immagine è un oculare da 9,7 mm. (vale la regola di sempre per gli ingrandimenti in base alla focale dell'oculare usato).
Infine lo strumento chiuso. Costo finale - e neanche i cinesi se si impegnano ci riescono - 1,50 euro.
Ma veniamo alla PRIMA LUCE realizzata con una Imaging Source DFK21AF04.AS (a colori)
Riprese effettuate in condizioni non ottimali per via del fatto che non ho ancora montato il supporto per il treppiedi quindi lo strumento era poggiato alla meno peggio e inclinato per mezzo di alcune riviste messe sotto. Anche lo strumento di ripresa mi dava qualche difficoltà per fissarlo sul fuoco.
Una volta ripresi i filmati, li ho elaborati con RegistaX e con Photoshop per l'ottimizzazione.
La prima immagine rappresenta il DOPPIETTO DEL SODIO (5890 A e 5896 A) con al centro visibile anche la linea del NICHEL (5893 A)
Segue, a sinistra nell'immagine (purtroppo sfocata) il TRIPLETTO DEL MAGNESIO (5167, 5172 e 5183 A)
Infine il DOPPIETTO DEL CALCIO (3933 e 3968 A). La parte destra dell'immagine, per ragioni tecniche è stata volutamente sovraesposta.
Cosa dire. Un inizio anno molto positivo. Ora rimane da realizzare l'attacco per il treppiede (o per la montatura) , stabilizzare l'attacco per la webcam e migliorare la messa a fuoco. Sono proprio sicuro che lo strumento può dare ancora molto di più considerato il limite del DVD e quindi della bassa (anche se notevole) risoluzione ottenibile.
Un grazie - doveroso - a Fulvio Mete che mi ha incoraggiato e supportato (e direi anche "sopportato") per la ralizzazione dello strumento.
4 gennaio 2009 :Aggiungo il test effettuato sulla ormai nota Lampada a basso consumo presente nel mio studio per un doveroso confronto con le immagini realizzate con i prototipi precedenti.
Alla prossima.
